Moduli per pareti radianti in cartongesso

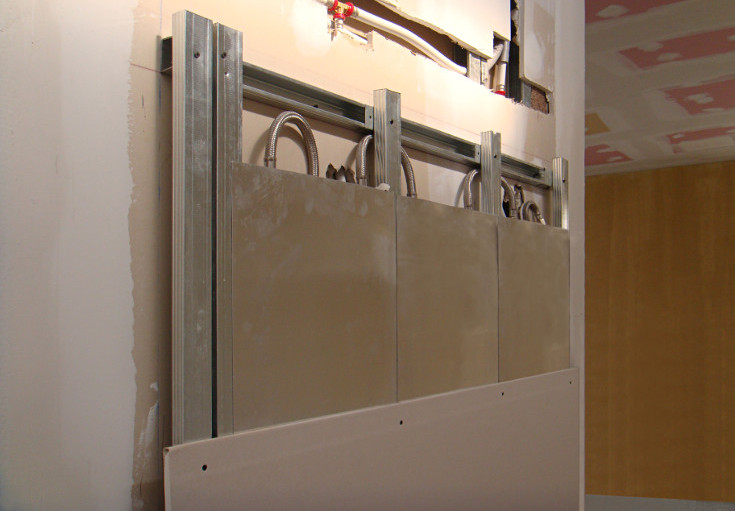

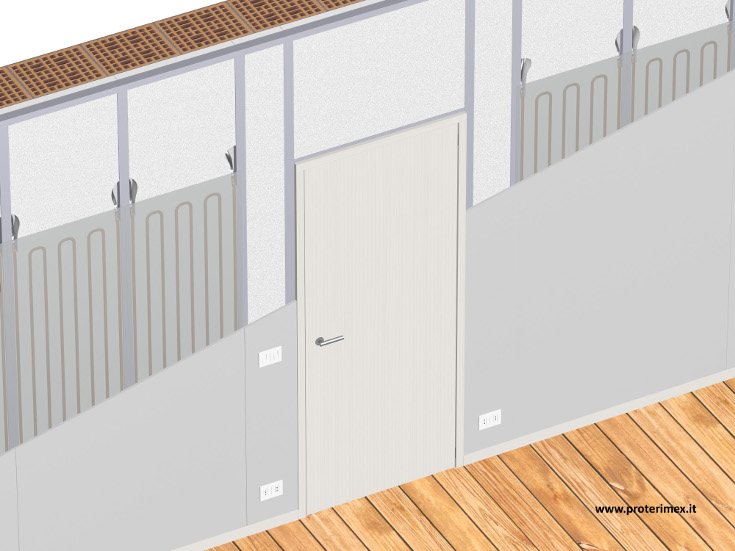

Proterwand WGKM è un elemento modulare prefabbricato pronto per l’applicazione sulla struttura metallica delle pareti o rivestimenti in cartongesso.

I pannelli, in lamiera di alluminio, si applicano alla struttura portante con un biadesivo strutturale e vengono poi fissati dalle viti che bloccano le lastre in cartongesso.

I pannelli radianti sono accoppiati in modo permanente con scambiatore in tubo di rame e sono collegati tra loro con flessibili pushfitting con doppio o-ring e sicurezza anti estrazione per garantire la massima velocità di installazione e tripla sicurezza di tenuta.

I moduli sono disponibili con passo 400/500/600 mm e lunghezza fino a 2500 mm a seconda delle esigenze.

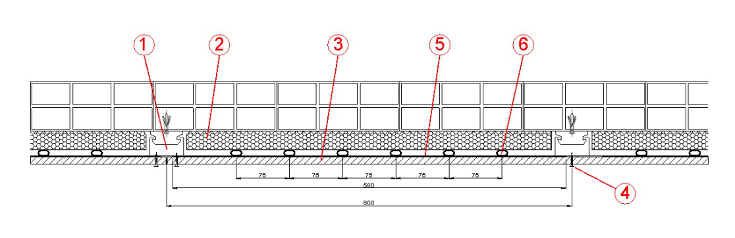

Legenda

1. traversa portante per cartongesso con staffa;
2. pannello isolante (non compreso nel pannello WGKM);
3. rivestimento in cartongesso;
4. vite di fissaggio del cartongesso;
5. modulo WGKM in alluminio;
6. scambiatore in rame.
