Diffusore lineare a scomparsa TRATTO L


  • completamente invisibile, senza cornice
  • linee di qualsiasi lunghezza

  • feritoia singola da 2 a 6 cm di larghezza
  • ultra ribassati a partire da 90 mm

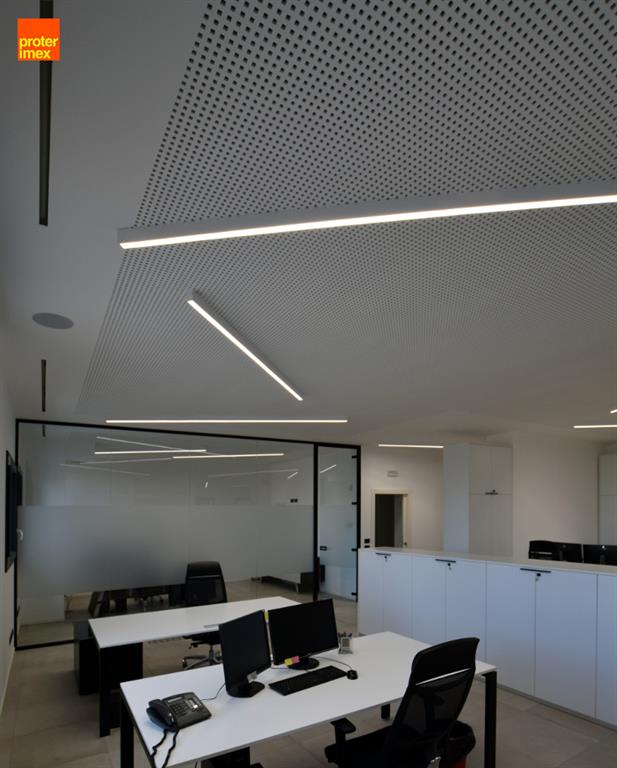

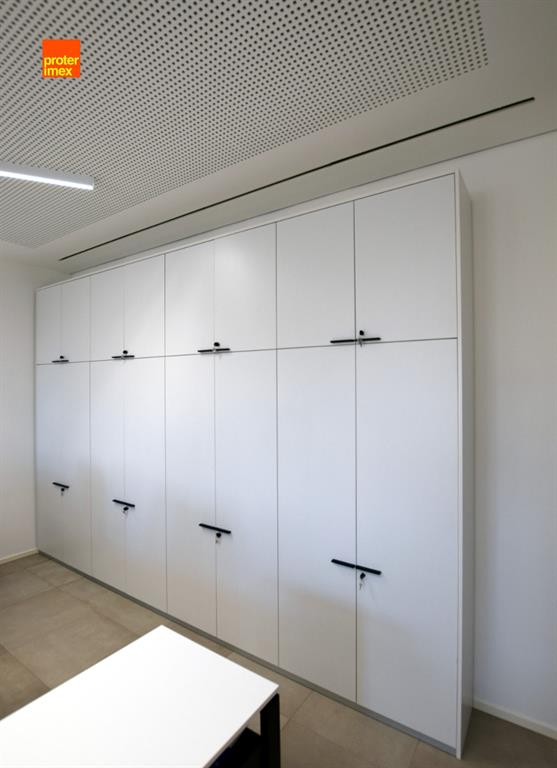

I diffusori lineari TRATTO L si integrano a scomparsa totale nel soffitto senza cornici o giunzioni a vista. È possibile creare linee continue di qualsiasi lunghezza con diffusori lineari attivi ed inerti e raccordi ad angolo. I diffusori lineari a scomparsa TRATTO L sono adatti per impianti di ventilazione meccanica controllata (VMC), di deumidificazione e climatizzazione.

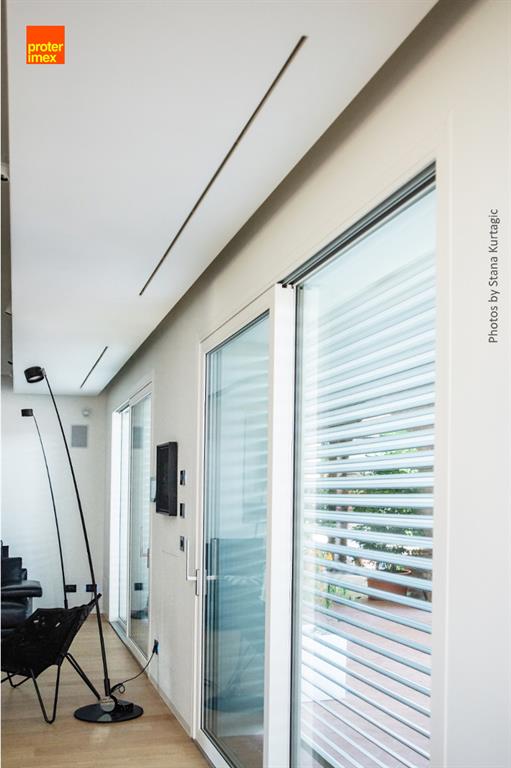

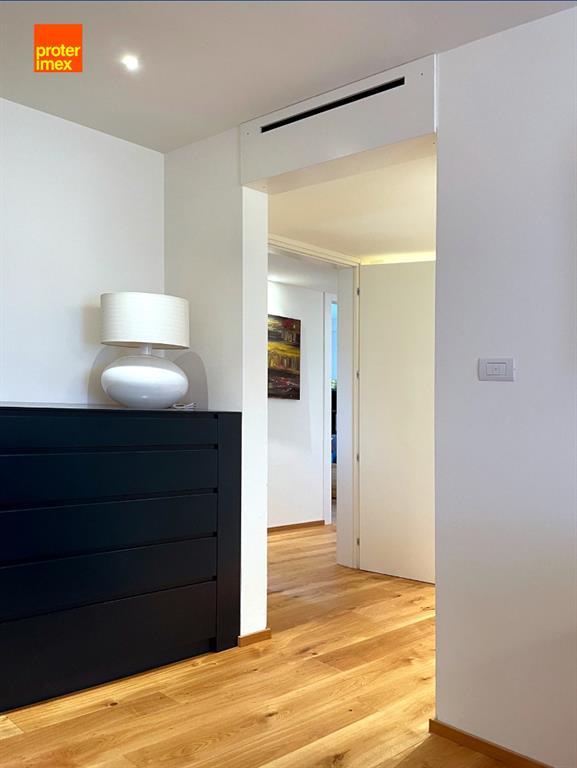

I diffusori lineari a scomparsa TRATTO L sono utilizzati sia in ambito residenziale che commerciale. Il colore standard è bianco tipo RAL 9010 o nero tipo RAL 9005 opaco ma su richiesta possiamo verniciarli con colore a tua scelta. Contattaci per conoscere tutte le varianti e le soluzioni custom per il tuo impianto.






La larghezza della feritoia e la lunghezza del diffusore lineare variano a seconda della quantità d'aria da immettere in ambiente e dal risultato estetico desiderato. La feritoia di mandata può essere da 2 a 6 cm di larghezza. La lunghezza del diffusore lineare da 0,5 a 2 metri in unico elemento. Oltre i 2 metri si accoppiano più diffusori con l'apposito collegamento rapido.

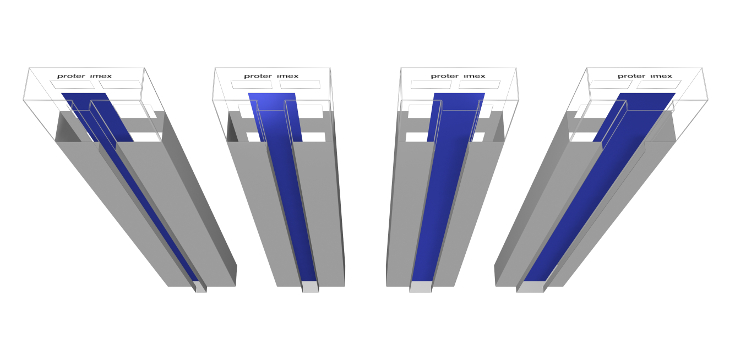

Il lancio dell’aria nei diffusori ad alta induzione TRATTO L può essere verticale o inclinato modificando l’inclinazione del deflettore interno. Il cambio di direzione del lancio può essere fatto in qualsiasi momento anche dopo che il diffusore lineare è stato installato.

Sei un professionista? Contattaci per maggiori informazioni. Scheda prodotto, disegni dwg ed testi di capitolato sono disponibili qui a lato.






Questi diffusori lineari senza cornice possono essere utilizzati sia per l’immissione che per l’aspirazione dell’aria. I diffusori lineari di mandata sono sempre completi di serranda a scorrimento di regolazione della portata aria e su richiesta di un equalizzatore. La regolazione della serranda a scorrimento si può fare in qualsiasi momento anche dopo che il diffusore lineare è stato montato.




I plenum dei diffusori lineari per climatizzazione TRATTO L sono in lamiera d’acciaio, isolati all’esterno in materiale autoestinguente in Euroclasse B-s2,d0, spessore 1 centimetro. L’altezza totale del diffusore più il plenum parte da un minimo di 90 mm nella versione ultra ribassata per tubi corrugati DN75. Dimensioni e varianti disponibili nella scheda prodotto scaricabile a lato.



Le portate d'aria consigliate per metro lineare di diffusore con gradienti di temperatura variabili tra i +10°C ed i -10°C sono riportate in tabella. I dati tecnici completi dei diffusori lineari a scomparsa TRATTO L sono nella scheda prodotto scaricabile a lato.


Caratteristiche tecniche diffusori lineari a scomparsa TRATTO L



 Modello

 TRATTO L 20



 TRATTO L 30



TRATTO L 35



TRATTO L 40



TRATTO L 50



TRATTO L 60

 Larghezza feritoia

 2 cm



 3 cm



 3,5 cm



 4 cm



 5 cm



 6 cm

 Lunghezza

da 0,5 a 2 m

 Passo

 ogni 25 cm

 Portata aria per metro lineare

min 22 /
max 108 m3/h



 min 38 /
max 189 m3/h



min 46 /
max 230 m3/h



 min 54 /
max 270 m3/h



 min 70 /
max 351 m3/h



 min 86 /
max 432 m3/h
